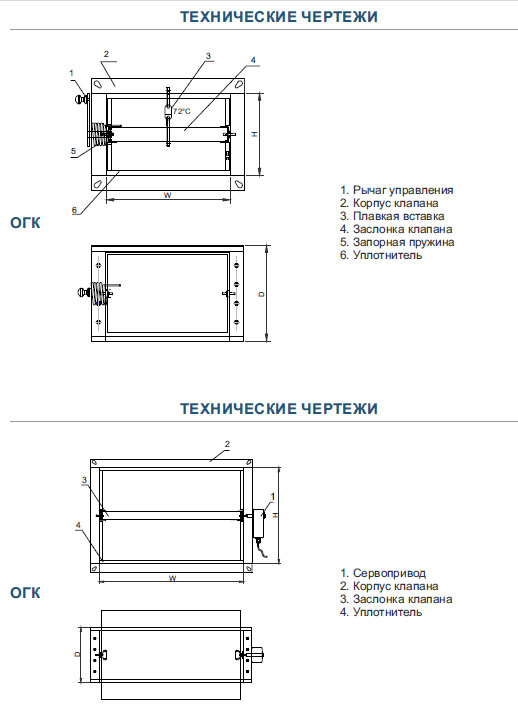

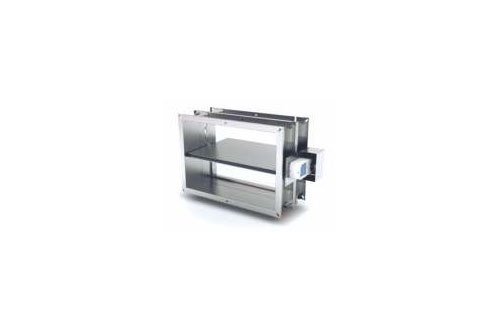

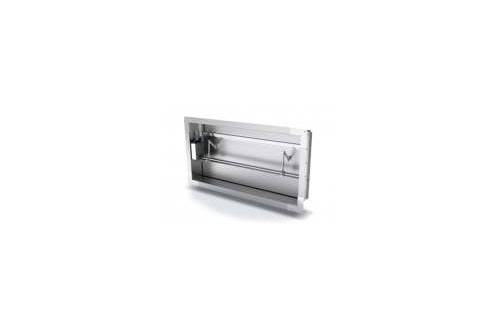

Клапан огнезадерживающий прямоугольный (ОГК)

Обозначения:

ОГК - Клапан огнезадерживающий прямоугольный

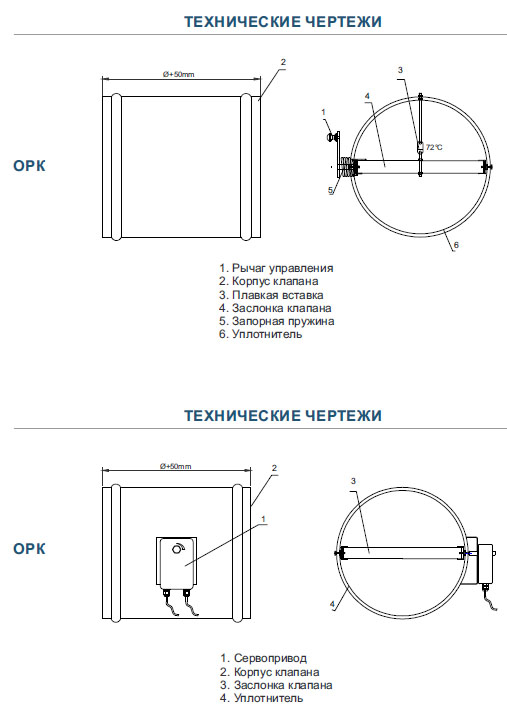

ОРК - Клапан огнезадерживающий круглый
КДУ - Клапан огнезадерживающий

Назначение:

По функциональному назначению клапан может применяться в качестве огнезад ерживающего

ОГК, либо клапана противодымной вентиляции КДУ, в т. ч. дымового согласно

требованиям ГОСТ и СНиП. Изготавливается с нормально открытой (НО) заслонкой - клапан

огнезадерживающий ОГК и с нормально закрытой (НЗ) заслонкой - клапан противодымной

вентиляции КДУ.

Клапан ОГК предназначен для блокирования распространения пожара и продуктов горения

по воздуховодам, шахтам, и каналам систем вентиляции и кондиционирования, а также для

защиты проемов и ограждающих конструкций при пожаре в зданиях и сооружениях различного

назначения.

Клапан не подлежит установке в помещениях категорий А и В по взрывопожаробезопасности.

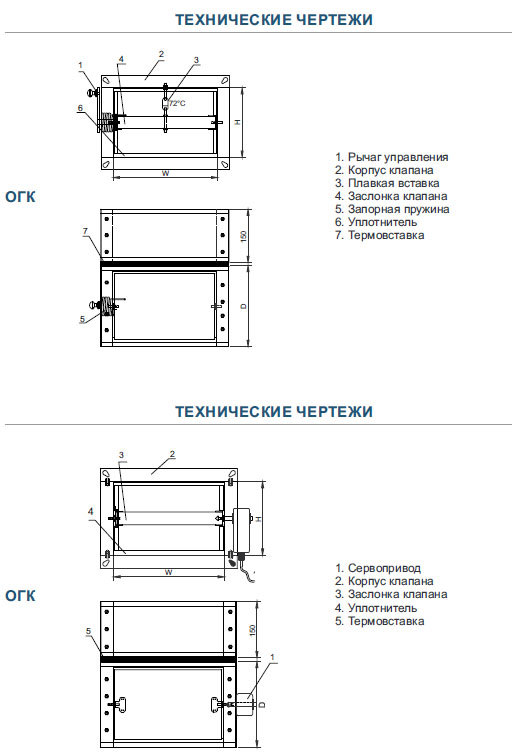

Клапан выпускается в двух вариантах конструктивного исполнения корпуса:

• односекционный с пределом огнестойкости 1 час;

- в режиме огнезадерживания - EI 60;

- в режиме дымоудаления -E 60;

• двухсекционный с пределом огнестойкости 2 часа;

- в режиме огнезадерживания - EI 120;

- в режиме дымоудаления -E 120.

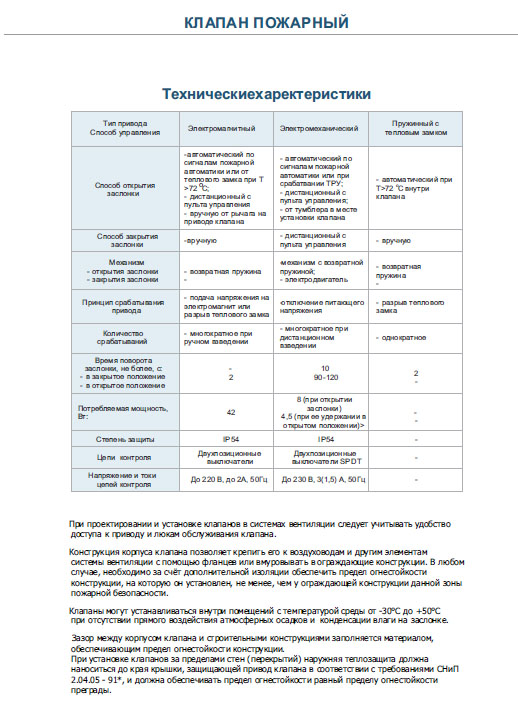

Клапаны О ГК с нормально открытой заслонкой выпускаются со следующими типами приводов:

• с электромагнитным приводом в комбинации с тепловым замком на 72°С (или без него);

• с электромеханическим приводом в комбинации с терморазмыкающим устройством на 72°С (или

без него);

• с пружинным приводом и те пловым замком на 72°С.

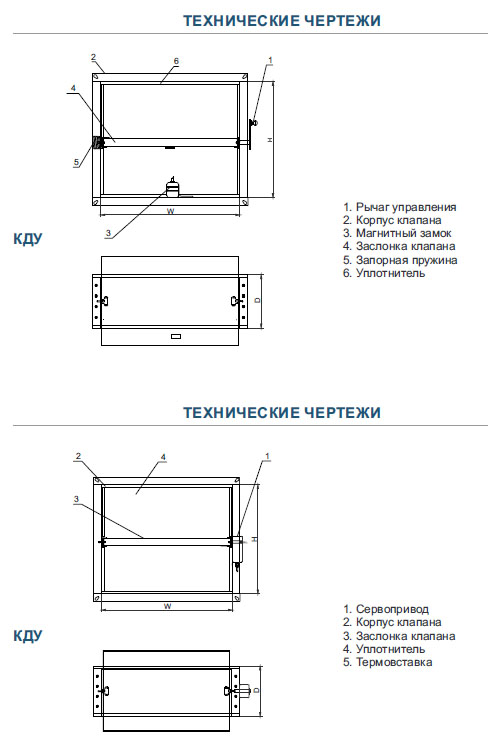

Клапаны КДУ с нормально закрытой заслонкой изготавливаются с электромагнитным приводом или электромеханическим приводо м.
